更新时间：2023-02-21 09:22:25

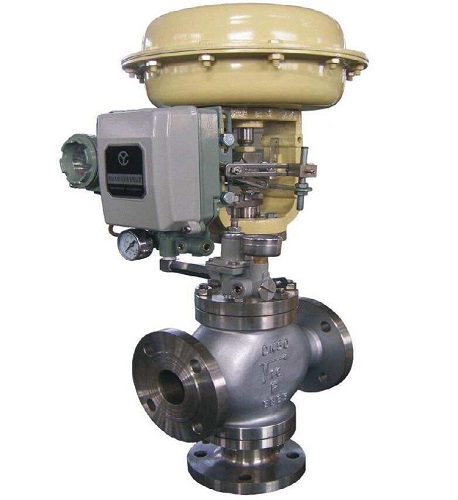

| 产品名称： | ZMAQ三通调节阀 | 产品型号： | 联系我们 |
| 技术参数： | (如需特殊材质可来电咨询) | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
ZMAQ三通调节阀又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的zui终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程;按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种;按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。英文名：control valve，位号通常FV开头。调节阀常用分类：气动调节阀，电动调节阀，液动调节阀，自力式调节阀。
调节阀按行程特点可分为：直行程和角行程。直行程包括：单座阀、双座阀、套筒阀、笼式阀、角形阀、三通阀、隔膜阀;角行程包括：蝶阀、球阀、偏心旋转阀、全功能超轻型调节阀。
调节阀按驱动方式可分为：手动调节阀、气动调节阀、电动调节阀和液动调节阀，即以压缩空气为动力源的气动调节阀，以电为动力源的电动调节阀，以液体介质(如油等、压力为动力的液动调节阀;
按调节形式可分为：调节型、切断型、调节切断型;
按流量特性可分为：线性、对数型(百分比、、抛物线、快开。
ZMAQ三通调节阀正常运行后要进行维护和保养。调节阀作为自动化控制系统的一部分，其维护应与自动化仪表和其他设备同时进行。
调节阀的维护与一般仪表的维护类似，可分为被动性维护、预防性维护和预见性维护。被动性维护是当调节阀等设备出现故障时才进行维护的一种维护方法。由于设备发生故障才维护，因此常常造成生产过程停车，严重时甚至出现设备损坏或人员伤亡等。被动性维护是生产过程所不希望的维护，预防性维护是根据过去的运行经验，按时间进行维护的一种维护方法。例如，常用的定期维护就是预防性维护，它根据不同设备的运行情况制定相应的维护时间表，在设备还没有出现故障时就进行维护。由于故障没有发生就进行维护，因此，可大大降低故障发生概率。但这种维护方法并没有将当前使用的该调节阀实际情况进行分析，常常对还可以使用一定时间的调节阀进行拆装和检查，浪费了时间和资源。预见性维护从当前使用的调节阀数据分析出发，预见该调节阀的状态，从而使调节阀得到有效利用。
ZMAQ三通调节阀日常维护工作内容分为巡回检查和定期维护两部分，巡回检查工作内容如下。
1、向当班工艺操作人员了解调节阀的运行情况。
2、查看调节阀和有关附件的供给能源(气源、液压油或电源、
3、检查液压油系统运行情况。
4、检查调节阀的各静、动密封点有无泄漏。
5、检查调节阀连接管线和接头有无松动或腐蚀。
6、检查调节阀有无异常声音和较大振动，检查供给情况。
7、检查调节阀的动作是否灵活，在控制信号变化时是否及时变化
8、侦听阀芯、阀座有无异常振动或杂音。
9、发现问题及时联系处理。
10、做好巡回检查的记录，并归档。
定期维护工作内容如下：
1、定期对调节阀外部进行清洁工作。
2、定期对调节阀填料函和其他密封部件进行调整，必要时应更换密封部件，保持静、动密封点的密封性。
3、定期对需润滑的部件添加润滑油。
4、定期对气源或液压过滤系统进行排污和清洁工作。
5、定期检查各连接点的连接情况，腐蚀情况，必要时应更换连接件。
1、消除应力。由于安装或组合不当造成各种应力。例如，高温介质产生热应力，安装时紧.固力不平衡造成应力等。应力的不平衡作用在调节阀上，使调节阀阀杆、导向件变形，不能正确与阀座对中造成泄漏，变差增大等。因此，在日常维修中应进行消除应力的维修工作。
2、清除铁锈和污物。经常检查调节阀连接管道内有无铁锈、焊渣、污物等，发现后应及时清除。因为这些污物会造成调节阀阀芯和阀座的磨损，影响调节阀的正常运行。通常，可在调节阀前加装过滤网等过滤装置，并定期清洗。
3、检查调节阀支撑。调节阀支撑使调节阀的各部件处于不受重力等影响的位置。如果支撑不当会造成调节阀阀杆与阀座不能对中，使变差增大，密封性能下降。因此，应检查调节阀支撑是否合适。
4、清除气源、液压油等供应能源的污物。气源、液压源是调节阀运行的能量来源。仪用压缩空气、液压油中所含的杂质会堵塞节流孔和管道，造成故障。因此，定期检查气源、液压油，定期对过滤装置进行排污十分重要。
5、齿轮传动装置的检查。对手轮机构、电动执行器和液动执行器的齿轮传动装置应定期检查，添加润滑剂，防止咬卡现象发生。应检查制动和限位装置是否灵活好用。
6、填料函检查。应检查填料的磨损情况和压紧力，定期更换填料函，保证填料能够在起到密封的同时，减少其摩擦力的影口向。对无油润滑的填料函不应添加润滑油。
7、安全运行的检查。对在爆炸性危险场所使用的调节阀和有关附件应检查其安全运行情况例如，密封盖是否拧紧，安全栅的运行情况，电源供应情况等，保证调节阀及有关附件能够安全运行。
8、运输和保管。调节阀在运输和保管期间，应用专用支架固定，防止松动;安装在调节阀上的有关附件，如阀门定位器、手轮机构等应牢固，应防止与调节阀连接的反馈杆等部件受到外力损伤;各连接接口应用塑料膜封套，防止外物侵入;调节阀的连接口可用配套法兰和盲板密封，也可采用黏性纸密封，防止外物侵入。运输时应 加装牢固的木箱，并采取防风沙、雨水和粉尘等恶劣运输环境条件的影响。运输和保管的环境条件应满足产品说明书要求。
1、气动执行机构膜片的更换。气动薄膜执行机构的膜片在运行过程中受到伸缩，因此，容易疲劳损坏。更换时应采用同规格的橡胶膜片，固紧时应使膜片受力均匀，防止泄漏和压坏膜片。
2、研磨。阀芯与阀座之间在运行一定时间后造成泄漏，汽缸的活塞与缸体之间也会造成内部泄漏，这时应进行研磨。可进行手工研磨、机械磨削、镀层处理和镶套等方法，研磨用的金刚砂粒度应合适，研磨力应均匀和合适。经研磨后，应进行抛光，并满足所需光洁度和精度要求，满足阀芯与阀座的对中要求等，在总装后需进行密封性测试。
3、填料函更换。。填料函更换时应采用同类型的填料函，更换时应小心将填料勾出，正确拆除填料，防止对阀杆造成损伤。新填料函的安装应按照说明书要求，切口应错位，防止阀杆的螺纹对填料的刮伤，填料的压紧力应均匀和合适，防止造成应力和增大摩擦力。
4、传动部件的更换。调节阀和附件中的传动部件如果部分磨损可进行部件更换、修复等。在更换和修复后应保证传动灵活，传动间隙尽量小。
5、气动放大器的清洗。因仪用压缩空气内的污物造成气动放大器的节流孔堵塞时应对节流孔进行清洗，可采用合适的钢丝进行疏通和清洗。回装时，放大器膜片应受力均匀，防止造成堵塞或泄漏。可通过调节钢珠的压紧力调整放大器增益，防止共振。
1、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2、安装在保温管道上的各类手动阀门，手柄均不得向下。
3、阀门安装前必须进行外观检查，阀门的铭牌应符合现行GB标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
1、ZMAQ三通调节阀应存放在干燥的室内，通路两端必须堵塞，不准堆置存放。
2、长期存放的调节阀应定期检查，清除污垢，在各运动部分及加工面上应涂以防锈油，防止生锈。
3、ZMAQ三通调节阀应安装在水平管道上，必修垂直安装。阀杆向上。
4、必修按图示箭头所指士介质进行安装。
卡堵
调节阀经常出现的问题是卡堵，出现在新投运系统和大修投运初期，由于管道内焊渣、铁锈等在节流口、导向部位造成堵塞使介质流通不畅，或调节阀检修中填料过紧，造成摩擦力增大，导致小信号不动作大信号动作过头的现象。
故障处理：可迅速开、关副线或调节阀，让脏物从副线或调节阀处被介质冲跑。另一办法用管钳夹紧阀杆，在外加信号压力情况下，正反用力旋动阀杆，让阀芯闪过卡处。若不能则增加气源压力增加驱动功率反复上下移动几次，即可解决问题。如若仍不动作，则需解体处理。
泄漏
阀内漏，阀杆长短不适。气开阀，阀杆太长阀杆向上的(或向下、的距离不够，造成阀芯和阀座之间有空隙，不能充分接触，导致关不严而内漏。同样气关阀阀杆太短，导致阀芯和阀座之间有空隙，不能充分接触，导致关不严而内漏。
解决办法：应缩短(或延长、调节阀阀杆使调节阀长度合适，使其不再内漏。
填料泄漏
填料装入填料函以后，经压盖对其施加轴向压力。由于填料的塑性，使其产生径向力，并与阀杆紧密接触，但这种接触是并不是非常均匀的。有些部位接触的松，有些部位接触的紧，甚至有些部位没有接触上。调节阀在使用过程中，阀杆同填料之间存在着相对运动，这个运动叫轴向运动。在使用过程中，随着高温、高压和渗透性强的流体介质的影响，调节阀填料函也是发生泄漏现象较多的部位。造成填料泄漏的主要原因是界面泄漏，对于纺织填料还会出现渗漏(压力介质沿着填料纤维之间的微小缝隙向外泄漏、。阀杆与填料间的界面泄漏是由于填料接触压力的逐渐衰减，填料自身老化等原因引起的，这时压力介质就会沿着填料与阀杆之间的接触间隙向外泄漏。
解决对策：为使填料装入方便，在填料函顶端倒角，在填料函底部放置耐冲蚀的间隙较小的金属保护环(与填料的接触面不能为斜面、，以防止填料被介质压力推出。填料函各部与填料接触部分的金属表面要精加工，以提高表面光洁度，减少填料磨损。填料选用柔性石墨，因其具有气密性好，摩擦力小，长期使用后变化小，磨损的烧损小，维修容易，压盖螺栓重新拧紧后摩擦力不发生变化，耐压性和耐热性良好，不受内部介质的侵蚀，与阀杆和填料函内部接触的金属不发生点蚀或腐蚀。这样，有效地保护了阀杆填料函的密封，保证了填料的密封的可靠性和长期性。
阀芯
阀座变形泄漏。芯、阀座泄漏的主要原因是由于调节阀生产过程中的铸造或锻造缺陷可导致腐蚀的加强。而腐蚀介质的通过，流体介质的冲刷也可造成调节阀的泄漏。腐蚀主要以侵蚀或气蚀的形式存在。当腐蚀性介质在通过调节阀时，便会产生对阀芯、阀座材料的侵蚀和冲击使阀芯、阀座成椭圆形或其他形状，随着时间的推移，导致阀芯、阀座不配套，存在间隙，关不严发生泄漏。
解决方法：关键把好阀芯、阀座的材质的选型关、质量关。选择耐腐蚀材料，对麻点、沙眼等缺陷的产品坚决剔除。若阀芯、阀座变形不太严重，可经过细砂纸研磨，消除痕迹，提高密封光洁度，以提高密封性能。若损坏严重，则应重新更换新阀。
振荡
调节阀的弹簧刚度不足，调节阀输出信号不稳定而急剧变动易引起调节阀振荡。还有说选阀的频率与系统频率相同或管道、基座剧烈振动，使调节阀随之振动。选型不当，调节阀工作在小开度存在着急剧的流阻、流速、压力的变化，当超过阀刚度，稳定性变差，严重时产生振荡。
解决对策：由于产生振荡的原因是多方面的，因此具体问题具体分析。对振动轻微的振动，可增加刚度来消除。如选用大刚度弹簧，改用活塞执行结构。管道、基座剧烈震动通过增加支撑消除振动干扰;选阀的频率与系统频率相同，则更换不同结构的阀;工作在小开度造成的振荡，则是选型不当流通能力C值选大，必须重新选型流通能力C值较小的或采用分程控制或子母阀以克服调节阀工作在小开度。
阀门定位器故障
普通定位器采用机械式力平衡原理工作，即喷嘴挡板技术，主要存在以下故障类型：
1、因采用机械式力平衡原理工作，其可动部件较多，容易受温度，振动的影响，造成调节阀的波动;
2、采用喷嘴挡板技术，由于喷嘴孔很小，易被灰尘或不干净的气源堵住，是定位器不能正常工作;
3、采用力的平衡原理，弹簧的弹性系数在恶劣现场下发生改变，造成调节阀非线性导致控制质量下降。
智能定位器由微处理器(cpu)、A/D,D/A转换器及等部件组成，其工作原理与普通定位器截然不同。给定值和实际值的比较纯是电动信号，不再是力平衡。因此能够克服常规定位器的力平衡的缺点。但在用于紧急停车场合时，如紧急切断阀、紧急放空阀等。这些阀门要求静止在某一位置，只有紧急情况出现时，才需要可靠地动作。长时间停留在某一位置容易使电气转换器失控造成小信号不动作的危险情况。此外用于阀门的位置传感电位器由于工作在现场，电阻值易发生变化造成小信号不动作，大信号全开的危险情况。因此为了确保智能定位器的可靠性和可利用性，必须对它们进行频繁的测试。
