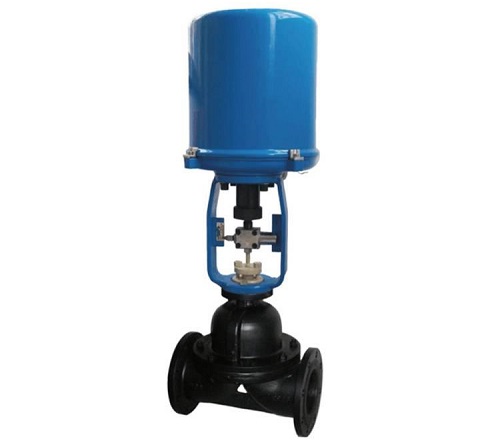

电动隔膜调节阀（ZDLT电动隔膜调节阀性能指标）

ZDLT电动隔膜调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。

ZDLT电动隔膜调节阀性能指标

公称通径(mm)15 20 25 32 40 50 65 80 100

流量系数Kv8 12 16 28 60 68 90 160 300

公称压力MPa1.0

配用执行机构 PSL202 PSL 204 PSL 208 PSL 210

行程(mm)10 16 25 40

允许压差MPa1.0

执行机构PSL智能型直行程执行机构、3810电动执行机构，详细资料请参阅对应执行机构

电源220V±10%50Hz

防护等级IP65基本误差：±1.0%

死区≤±1.0%回差：≤±1.0%

ZDLT电动隔膜调节阀用途

由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小，流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。

ZDLT电动隔膜调节阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的*部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要 。

调节阀用于调节介质的流量、压力和液位。根据调节部位信号，自动控制阀门的开度，从而达到介质流量、压力和液位的调节。调节阀分电动调节阀、气动调节阀和液动调节阀等。

调节阀由电动执行机构或气动执行机构和调节阀两部分组成。调节阀通常分为直通单座式调节阀和直通双座式调节阀两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。
